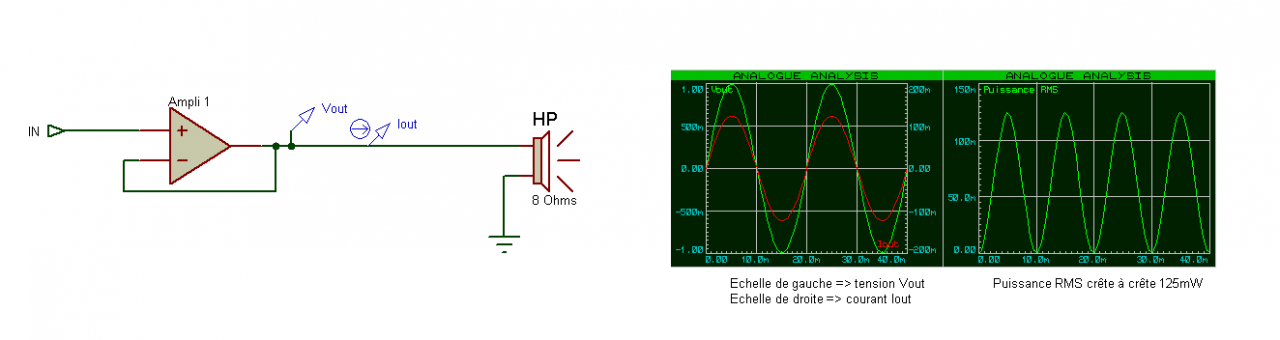

Comment les HP voient-ils le signal sur leurs bornes?
La tension Vout = Veff(RMS)=0,707V soit 2Vcac => P=(Vout²/R)=(0,707²/8)=0.06248W (RMS) c’est une valeur moyenne
Le courant Iout =Ieff(RMS)=Vout/R=0,707/8=0,088A (RMS)
Règle 1) La puissance crête à crête est égale à deux fois la puissance moyenne
=>Pcac=0,0622W*2 (RMS) et 0,125W RMS Crête
Watts moyens (puissance moyenne)
Si on multiplie des volts RMS par des ampères RMS, on obtient….. des watts moyens, c’est ce qu’on a vu ci-avant ce qui donne mathématiquement:
si on regarde le signal de puissance (puissance RMS) il y’a une puissance moyenne de 0,0625W notre HP « crach » 62mW en puissance.
Augmentons la puissance avec la même tension

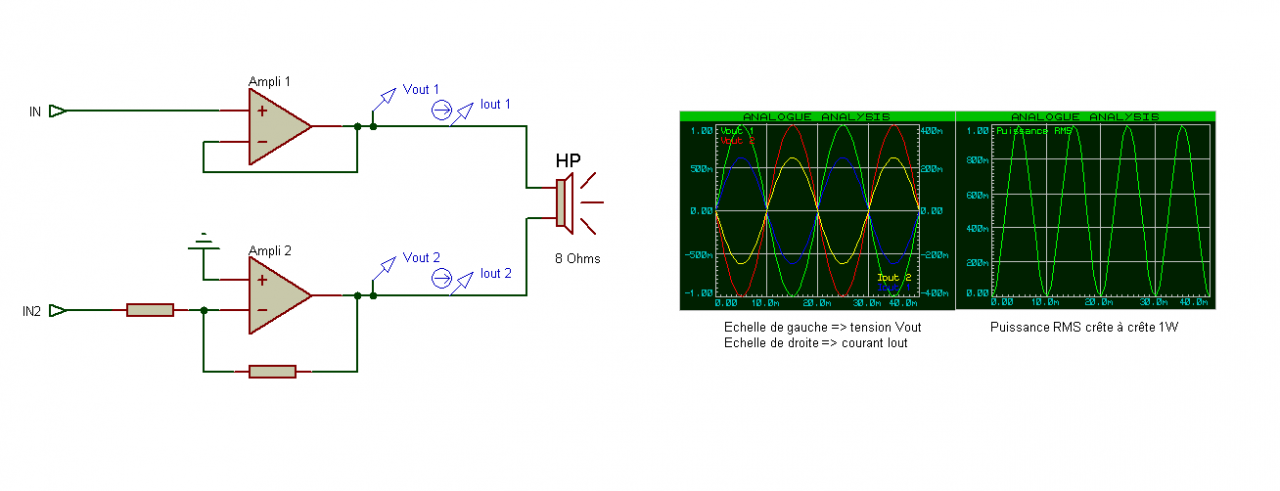

Le faite de ponter 2 amplificateurs de même puissance, la tension aux bornes vue par le HP n’est plus de 0,707Veff(RMS), mais le double soit 1,414Veff (RMS) ce qui donne donc une puissance de:
=>P=Vout²/R=(1,414²/8)=0,25W (RMS)
soit:
=>Pcac=2*0,25=0,5W heu…. cela ne correspond à la courbe?non!! pourquoi?
Explications:

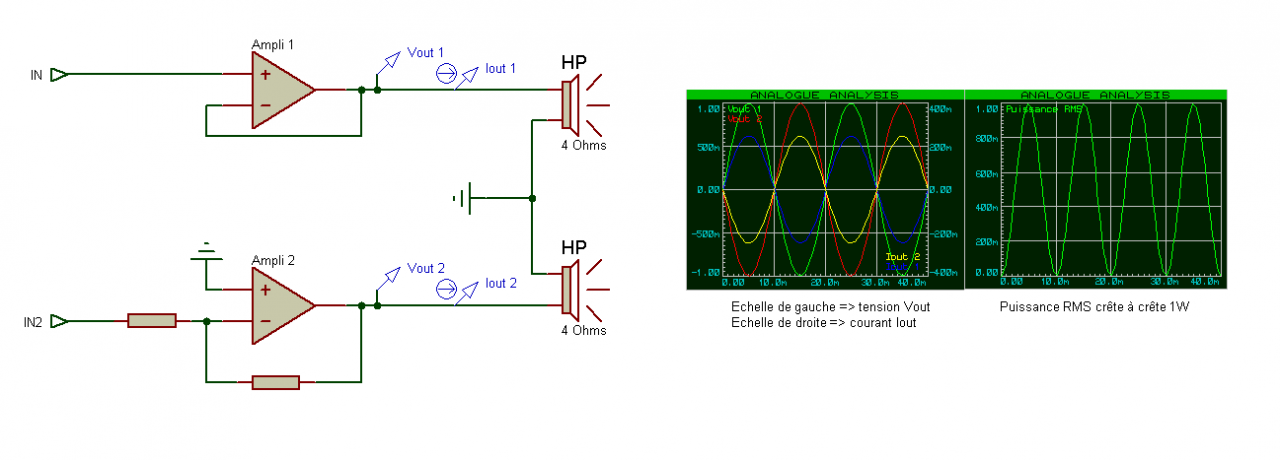

L’impédance vue par notre amplificateur n’est pas de 8 Ohms mais de 4 Ohms (par rapport à la masse)
Pour le 1er HP:
P=(Vout²/R)=(0,707²/4)=0,125W
Pour le 2éme HP:
P=(Vout²/R)=(0,707²/4)=0,125W
Ce qui donne donc pour l’ensemble et qui correspond au HP total 0,5W (puissance du 1er HP + puissance du 2ème HP il est vrai que c’est un schéma équivalent vue depuis l’amplificateur)
ce qui au final donne une puissance moyenne de 0,5W et en crête à crête nous donne:
=>Pcac=2*0,5=1W c’est bon!!!
En ce qui concerne le courant lui c’est le double (on divise par 2 l’impédance on multiplie par 2 le courant donc on multiplie par 4 la puissance)
